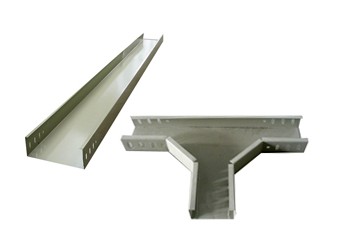

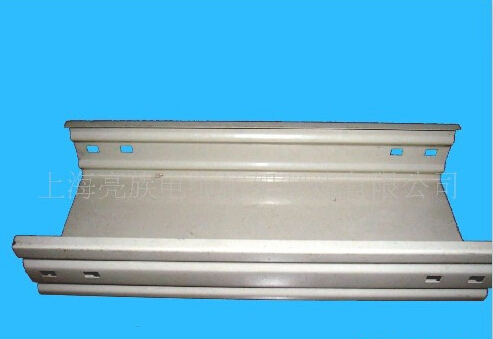

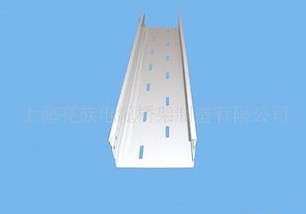

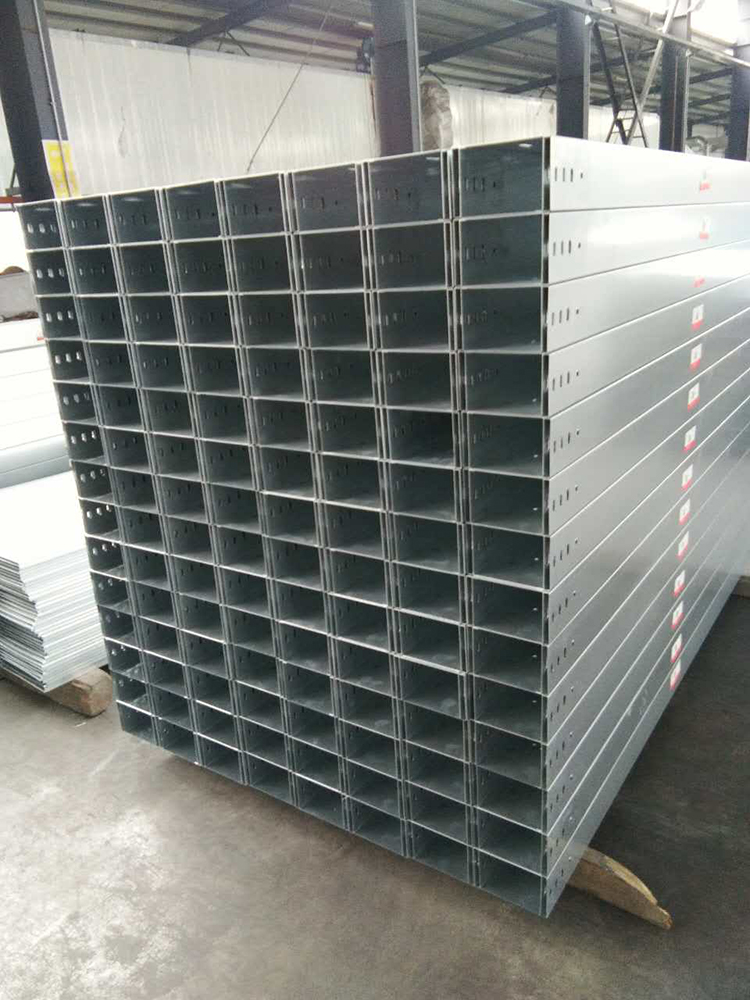

直通橋架電纜的詳細信息
直通橋架電纜類型：槽式橋架
品牌：亮族
直通橋架電纜材質：鍍鋅橋架
型號：CQS
直通橋架電纜適用范圍：廠房，學校，商超等
:2015
直通橋架電纜接地
1、直通橋架電纜系統應具有可靠的電氣連接并接地（只對金屬橋架）。
2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應除去絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。
3、沿直通橋架電纜全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。
4、對于振動場所，在直通橋架電纜接地部位的連接處應裝置彈簧圈。
直通橋架電纜的設計要求
1、直通橋架電纜系統的路徑平面布置圖；
2、橋架系統的有關斷面圖。
3、直通橋架電纜系統所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。
